|
POM 美国杜邦 100P 型号
- 品牌：杜邦
- 货号：注射成型
- 价格： ￥25/千克
- 发布日期： 2023-03-05
- 更新日期： 2025-10-30
产品详请
| 品牌 | 杜邦 |
| 货号 | 注射成型 |
| 用途 | 片材 型材 |
| 牌号 | 100P |
| 型号 | POM 100P |

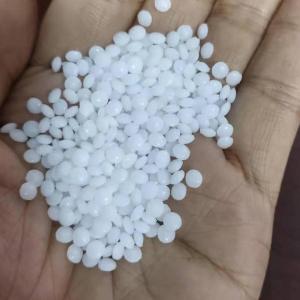

| 品名 | POM |
| 外形尺寸 | EPS30R |
| 生产企业 | 安全设备 电气/电子应用领域 动力/其它工具 工程配件 工业应用 光学应用 家电部件 家用货品 镜架 连接器 气动应用 汽车领域的应用 汽车内部零件 体育用品 消费品应用领域 眼镜 液压应用 医疗器械 |
| 是否进口 | 是 |
Delrin® 100P NC010
ACETAL RESIN
DuPont Performance Polymers
产品说明：
High Viscosity Acetal Homopolymer with Improved Processing
物性信息：
| 基本信息 | |
|---|---|
| 黄卡编号 |
|
| 添加剂 |
|
| 特性 |
|
| 用途 |
|
| 机构评级 |
|
| 形式 |
|
| 加工方法 |
|
| 多点数据 |
|
| 部件标识代码 (ISO 11469) |
|
| 树脂ID (ISO 1043) |
|
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 密度 | 1.42 | g/cm3 | ISO 1183 |
| 熔流率（熔体流动速率） (190°C/2.16 kg) | 2.6 | g/10 min | ISO 1133 |
| 溶化体积流率（MVR） (190°C/2.16 kg) | 2.20 | cm3/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直流动方向 | 1.9 | % | ISO 294-4 |
| 流动方向 | 2.2 | % | ISO 294-4 |
| 吸水率 | ISO 62 | ||
| 23°C, 24 hr, 2.00 mm | 1.4 | % | ISO 62 |
| 平衡, 23°C, 2.00 mm, 50% RH | 0.30 | % | ISO 62 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 | ISO 2039-2 | ||
| M 计秤 | 88 | ISO 2039-2 | |
| R 计秤 | 119 | ISO 2039-2 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 2950 | MPa | ISO 527-2 |
| 拉伸应力 (屈服) | 71.0 | MPa | ISO 527-2 |
| 拉伸应变 (屈服) | 25 | % | ISO 527-2 |
| 标称拉伸断裂应变 | 45 | % | ISO 527-2 |
| 拉伸蠕变模量 | ISO 899-1 | ||
| 1 hr | 2700 | MPa | ISO 899-1 |
| 1000 hr | 1500 | MPa | ISO 899-1 |
| 弯曲模量 | 2850 | MPa | ISO 178 |
| 弯曲应力 (3.5% 应变) | 77.0 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30°C | 14 | kJ/m2 | ISO 179/1eA |
| 23°C | 15 | kJ/m2 | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30°C | 400 | kJ/m2 | ISO 179/1eU |
| 23°C | 无断裂 | ISO 179/1eU | |
| 悬壁梁缺口冲击强度 | ISO 180/1A | ||
| -40°C | 12 | kJ/m2 | ISO 180/1A |
| 23°C | 14 | kJ/m2 | ISO 180/1A |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 热变形温度 | |||
| 0.45 MPa, 未退火 | 155 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 93.0 | °C | ISO 75-2/A |
| 维卡软化温度 | |||
| -- | 175 | °C | ISO 306/A50 |
| -- | 160 | °C | ISO 306/B50 |
| 熔融温度 1 | 178 | °C | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | ||
| 流动 | 1.1E-4 | cm/cm/°C | ISO 11359-2 |
| 流动 : -40 到 23°C | 1.0E-4 | cm/cm/°C | ISO 11359-2 |
| 横向 | 1.1E-4 | cm/cm/°C | ISO 11359-2 |
| 横向 : -40 到 23°C | 1.0E-4 | cm/cm/°C | ISO 11359-2 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 表面电阻率 | 2.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+14 | ohms·cm | IEC 60093 |
| 介电强度 | 41 | kV/mm | IEC 60243-1 |
| 相对电容率 | IEC 60250 | ||
| 100 Hz | 3.90 | IEC 60250 | |
| 1 MHz | 3.90 | IEC 60250 | |
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 0.012 | IEC 60250 | |
| 1 MHz | 5.5E-3 | IEC 60250 | |
| 漏电起痕指数 | 600 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 可燃性等级 | IEC 60695-11-10, -20 | ||
| 0.800 mm | HB | IEC 60695-11-10, -20 | |
| 1.50 mm | HB | IEC 60695-11-10, -20 |
| 充模分析 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 熔体密度 | 1.19 | g/cm3 |
| 补充信息 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| Emission | mg/kg | VDA 275 |
| 备注 | |
|---|---|
| 1 . | 10°C/min |
