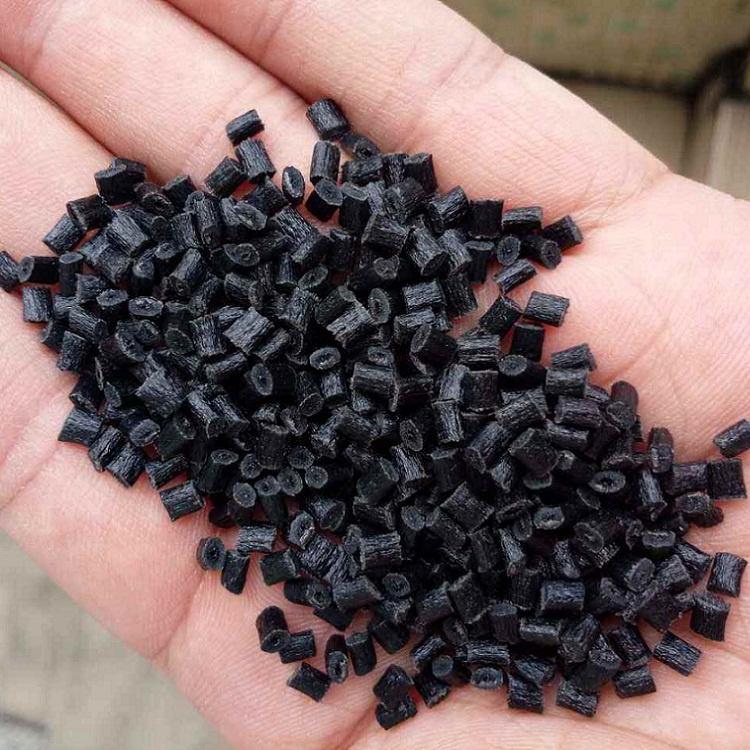

K-FHGM35

聚已内酰胺#尼龙6|PA6

填充物:玻纤增强, 矿物增强, 高流动, 热稳定

物性信息：

物理性能	额定值	单位	测试方法
密度	1.50	g/cm3	ISO 1183
横向流量收缩率	0.90	%	ISO 294-4
流量收缩率	0.30	%	ISO 294-4
吸水率			ISO 62
(饱和,23℃)	5.5	%
(平衡, 23℃, 50% RH)	1.7	%

机械性能	额定值	单位	测试方法
拉伸模量	6000	MPa	ISO 527-2
断裂拉伸应力	65.0	MPa	ISO 527-2
断裂拉伸应变	5.0	%	ISO 527-2
弯曲模量	7700	MPa	ISO 178
弯曲强度	165	MPa	ISO 178
简支梁缺口冲击强度			ISO 179/1eA
(-30℃)	4.0	kJ/m2
(23℃)	6.0	kJ/m2
(-30℃)	30	kJ/m2
(23℃)	45	kJ/m2

热性能	额定值	单位	测试方法
热变形温度
(0.45 MPa, 未退火)	215	℃	ISO 75-2/B
(1.8 MPa, 未退火)	205	℃	ISO 75-2/A
熔融温度	220	℃	ISO 11357-3
流动线形膨胀系数	0.000035	cm/cm/℃	ISO 11359-2
横向线形膨胀系数	0.000060	cm/cm/℃	ISO 11359-2

电气性能	额定值	单位	测试方法
表面电阻率	1.0E+13	ohms	IEC 60093
体积电阻率	1.0E+12	ohm·cm	IEC 60093
相对电容率			IEC 60250
(100 Hz)	14.0
(1 MHz)	4.50
耗散因数			IEC 60250
(100 Hz)	0.32
(1 MHz)	0.12
耐电强度	30	kV/mm
